联系我们

  • 全国服务热线:4008-606-877
  • 服务电话:0769-8166 1877
  •                   0769-8166 1077
  • 公司传真:0769-8166 1977
  • 邮箱:marketing@padchemistry.com
  • 公司邮编:523850
  • 公司地址:广东省东莞市长安镇新安社区横增路1号网商中心802室

您当前位置:东莞市庞大化工有限公司 >> 产品展示 >> 机械装备漆 >> 浏览产品

环氧-聚酯混合型粉末涂料
1 / 3

环氧-聚酯混合型粉末涂料

  • 品牌:PAD
  • 型号:
  • 涂料类型:环氧涂料
  • 最小起定量:100Kg
  • 发货时间:确定样板后3天
  • 打样时间:收到样板后3天
  • 包装规则:25Kg

环氧-聚酯混合型粉末涂料
粉末涂料产品组成:
环氧—聚酯混合型涂料是由环氧树脂、聚酯树脂、流平剂、颜料、填料,再配合适当的助剂制成。

粉末涂料主要特点及适用范圉:
由于环氧和聚酯树脂本身具备的许多特点,使得生产出的粉末具有极佳的装饰性、较强的耐腐蚀性、耐高温性以及零下8℃弯曲不脱漆性能,因此广泛用于涂装各种户内工业产品,如工业产品,如家用电器、金属家具、灯饰等等。

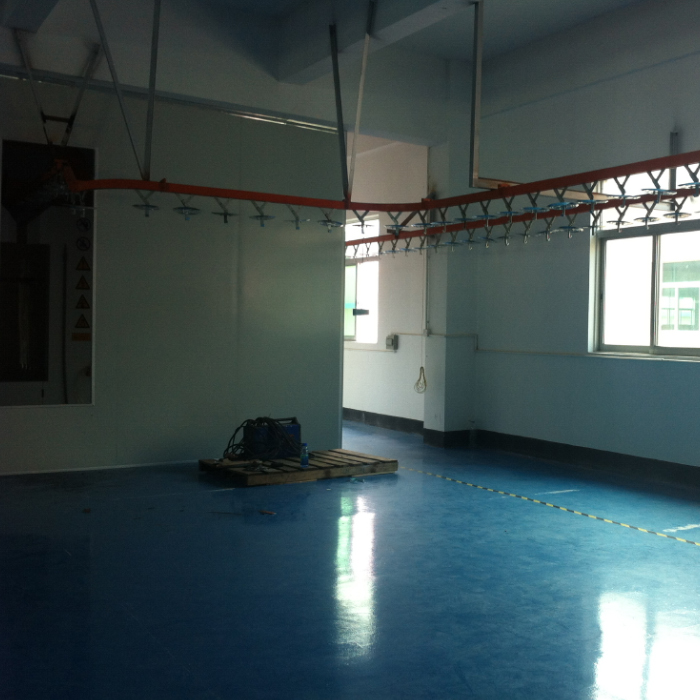

粉末涂料生产厂家

粉末涂料产品系列:
可提供高光(86%以上)、半光(50—86%)、平光(6-50%)和无光(6%以下)的产品,也可根据用户的要求控制光泽。

粉末涂料主要物理性能:
比重:1.2—1.8(因颜色和类型不同而异)
粒度分布:100%小于100μm(可根据涂装特殊要求进行调枢)
流动性:120—140
覆盖率:约9m2/kg,膜厚60μm(平板喷涂,以100%使用率计算)
固化条件:180℃(工件温度)x15min

粉末涂料涂膜性能:
检测项目 检测标准 检验指标
颜色 GB1729-79 符合样板及客户要求
光泽 GB1743-79 6o射入角
抗冲击性 GB1732-79 50kg.cm
杯突试验 GB9753-84 ≥6mm
附着力(划格法) G9286-88     0级
弯曲 GB6742-86 ≤5mm
铅笔硬度 GB6739-86 2H
盐雾试验 JISK5400-7.8 >500h
湿热试验 CB1740-88 >500h
备 注:以上涂膜性能可能会随着颜色利光洋的变化而稍有变化。

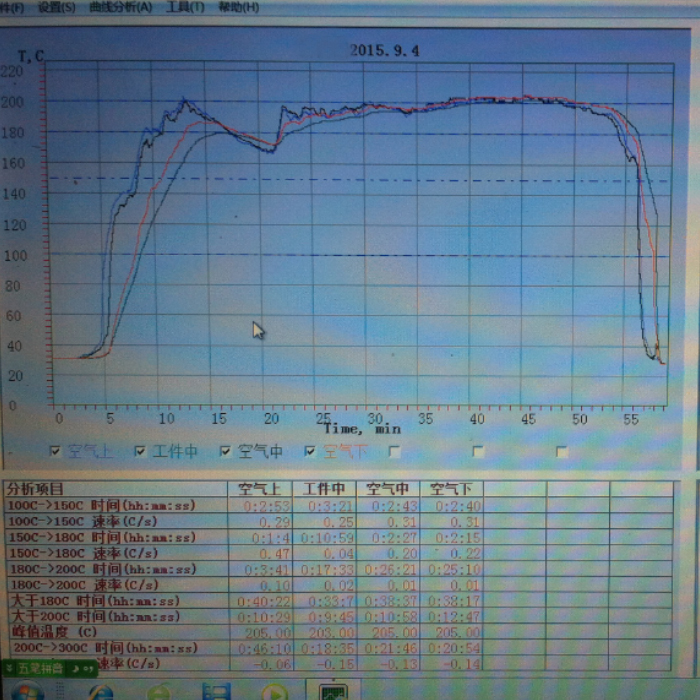

粉末涂料-炉温测试曲线
粉末涂料
施工与应用:

该产品可以用静电喷枪喷涂施工、也可以采用磨擦枪喷涂施工。采用高压静电喷枪施工时,静电电压为40-80KV,枪头与工件距离保持15cm以上,喷涂厚度控制在50—80μm以上。

粉末涂料固化条件:
 一般应保证工件处于l80℃/15min(工件温度)固化条件下固化,使工件具有良好的涂层。对于不同形状的工件应采用试验的力法来确定适宜的固化条件,尤其是大型或较厚的铸件,应提高烘烤温度或延长烘烤时间。涂膜的烘烤可以采用带合良好循环风的烤箱或烘道。采用远红外辐射、电能、柴油、液化气等多种加热方式。
粉末涂料-烘炉
粉末涂料使用要点:
对于需喷涂的工件要经过脱脂、除锈、磷化、干燥处理后方可进行喷涂。所使用的压缩空气也必须经过除油、除水、干燥处理。为了避免产生涂膜缺陷,在使用粉末涂料产品前应将喷柜、喷枪及供粉桶清洗净后再使用,尽量避免与其它粉木混合使用。在喷涂过程中要保证工件完全接地,且要定期清除挂具上的粉末涂层,保持喷涂场所的整洁。经回收的粉末应经过160目或180目的筛网过滤,去除其中的杂质,然后再与新粉混合使用。混合时回收粉成份应低于25%为宜。

粉末涂料贮存、运输、包装:
 粉末涂料应放在25℃以下,干燥、通风、无阳光直射的环境中,在贮存及运输过程,应注意防水、防潮、防晒,避免与油、水、天那水直接接触。环氧聚混合型粉末涂料之贮存期为壹年,使用刊请汁意按生产日期的顺序使用。若超过此期限可以对照各项指标进行检验,若各项性能合格则可以继续使用;若超过贮放期限不进行检验使用,发生任何质量问题,本公司不承担任何责任。本产品用25kg纸箱包装。
